Open chart in PDF
Diameter | AQ-D | Diameter | |
---|---|---|---|
Unit:mm | |||
Full length | Max. recommended board thickness |
||
16 | 79 | 4.0 | 16 |
17 | 79 | 4.0 | 17 |
18 | 79 | 4.0 | 18 |
19 | 79 | 4.0 | 19 |
20 | 79 | 4.0 | 20 |
21 | 79 | 4.0 | 21 |
22 | 79 | 4.0 | 22 |
23 | 79 | 4.0 | 23 |
24 | 79 | 4.0 | 24 |
26 | 79 | 4.0 | 26 |
27 | 79 | 4.0 | 27 |
28 | 79 | 4.0 | 28 |
29 | 79 | 4.0 | 29 |
30 | 79 | 4.0 | 30 |
31 | 79 | 4.0 | 31 |
32 | 79 | 4.0 | 32 |
33 | 79 | 4.0 | 33 |
34 | 79 | 4.0 | 34 |
Open chart in PDF

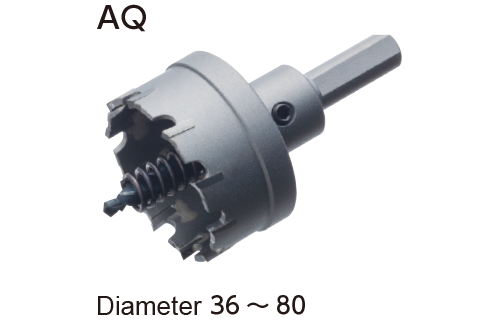

Diameter | AQ | Diameter | |
---|---|---|---|
Unit:mm | |||
Full length | Max. recommended board thickness |
||
36 | 82 | 4.0 | 36 |
37 | 82 | 4.0 | 37 |
39 | 82 | 4.0 | 39 |
40 | 82 | 4.0 | 40 |
41 | 82 | 4.0 | 41 |
42 | 82 | 4.0 | 42 |
43 | 82 | 4.0 | 43 |
44 | 82 | 4.0 | 44 |
45 | 82 | 4.0 | 45 |
46 | 82 | 4.0 | 46 |
47 | 82 | 4.0 | 47 |
48 | 82 | 4.0 | 48 |
49 | 82 | 4.0 | 49 |
50 | 82 | 4.0 | 50 |
51※ | 82 | 4.0 | 51※ |
52※ | 82 | 4.0 | 52※ |
53※ | 82 | 4.0 | 53※ |
54※ | 82 | 4.0 | 54※ |
55 | 82 | 4.0 | 55 |
56※ | 82 | 4.0 | 56※ |
57※ | 82 | 4.0 | 57※ |
58※ | 82 | 4.0 | 58※ |
59※ | 82 | 4.0 | 59※ |
60 | 82 | 4.0 | 60 |
61※ | 82 | 4.0 | 61※ |
62※ | 82 | 4.0 | 62※ |
63※ | 82 | 4.0 | 63※ |
64※ | 82 | 4.0 | 64※ |
65 | 82 | 4.0 | 65 |
66※ | 82 | 4.0 | 66※ |
67※ | 82 | 4.0 | 67※ |
68※ | 82 | 4.0 | 68※ |
69※ | 82 | 4.0 | 69※ |
70 | 82 | 4.0 | 70 |
71※ | 82 | 4.0 | 71※ |
72※ | 82 | 4.0 | 72※ |
73※ | 82 | 4.0 | 73※ |
74※ | 82 | 4.0 | 74※ |
75 | 82 | 4.0 | 75 |
76※ | 82 | 4.0 | 76※ |
77※ | 82 | 4.0 | 77※ |
78※ | 82 | 4.0 | 78※ |
79※ | 82 | 4.0 | 79※ |
80 | 82 | 4.0 | 80 |
Open chart in PDF
CDH
|
|
---|---|
Recommended diameter | Item no. |
15〜35 | AQ-CDH5 |
36〜65 | AQ-CDH6 |
66〜80 | AQ-CDH8 |
Unit: RPM | |
Diameter | Recommended RPM |
---|---|
15〜24 | 1,200〜1,440 |
25〜39 | 720〜865 |
40〜64 | 450〜540 |
65〜79 | 276〜330 |
80 | 225〜270 |
