エーエルシーアンカー AX／AX-S

エーエルシーアンカー　AX／AX-S

ALCパネル用 / ねじ込み式

スリーブ2ヵ所が開くダブル拡張で強力固着
施工用ナット・大ワッシャーによりインパクトドライバで施工可能
締付け施工でALCパネルを傷つけない
2つのウィング（羽根）がせん断力を高め、施工時の共回りを防止

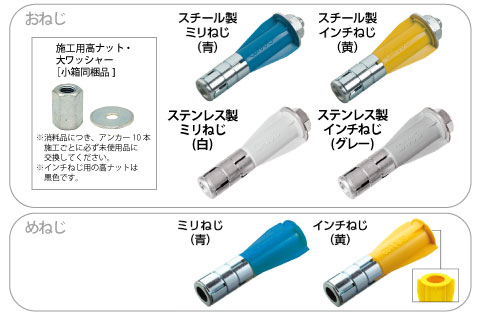

樹脂の色で、ミリねじとインチねじ、スチール製とステンレス製の見分けができる（スチール製ミリねじ‥青／スチール製インチねじ‥黄／ステンレス製ミリねじ‥白／ステンレス製インチねじ‥グレー）

［用途］

誘導灯取付け／照明器具取付け／立樋取付け等

施工方法

おねじ

❶AXドリルをインパクトドライバにセットし、ストッパーまで穿孔。孔内の切粉を除去。

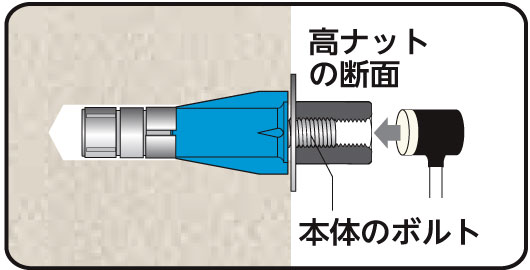

❷施工用高ナット・大ワッシャーをセットし、プラスチックハンマー等でALCの面一まで軽く叩き込む。

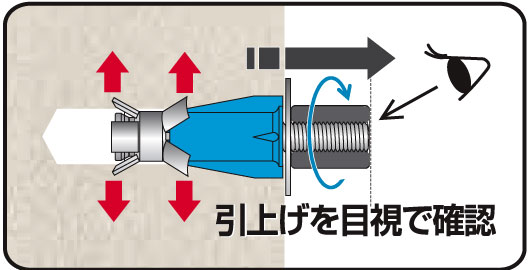

❸高ナットを締付けてボルトを高ナット端部まで引き上げる。

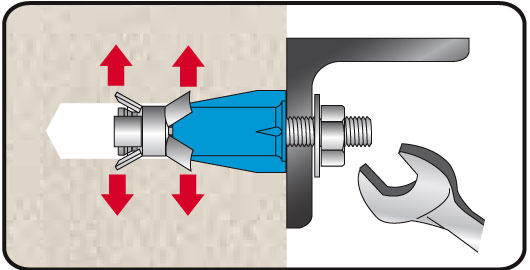

❹高ナット・大ワッシャーを外して取付物をセットし、付属のナットを締付けて施工完了。

めねじ

❶AXドリルをインパクトドライバにセットし、ストッパーまで穿孔。孔内の切粉を除去。

●ALCパネル厚100㎜未満には使用できません。

●重量物や足場の取付には使用しないでください。

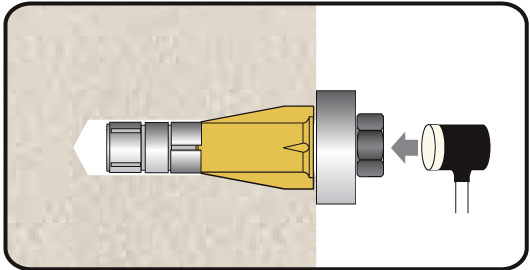

❷AXシメボルトをアンカーにセットし、プラスチックハンマー等でALCの面一まで軽く叩き込む。

（おねじ・めねじ共通）

●本体、スリーブ、組付部材の間に隙間がないことを確認してください。隙間があるままALCパネルへの挿入・叩き込みはしないでください。不具合の原因となります。

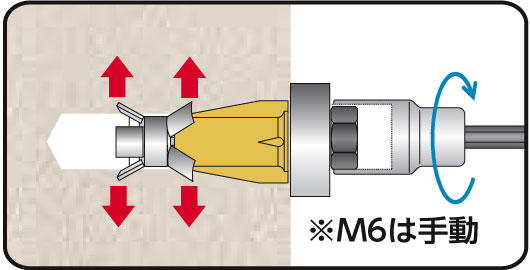

❸AXシメボルトをインパクトドライバで10回転締付けると自然と回転が遅くなる。

■めねじタイプを六角ボルトで施工する場合の注意点

●ステンレス製六角ボルトで締付けると焼付けを起こしますので、使用しないでください。

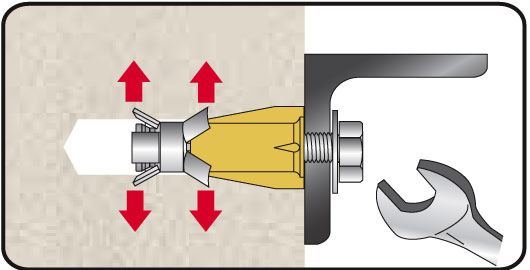

❹AXシメボルトを外して取付物を設置し、取付け用ボルトを締付て施工完了。

施工動画

強度表

AXタイプ

強度表をPDFで開く

ねじの呼び	アンカー外径	アンカー埋込み長さ	最大荷重
		単位：mm		単位：kN
ねじの呼び	アンカー外径	アンカー埋込み長さ	引張	せん断
M6	12.0	54	1.9	2.7
M8	14.5	63	2.7	4.0
M10・W3/8	16.5	72	3.6	5.6

・ALC100mmパネル圧縮強度Fc=4N/mm²のカタログ値です。
・許容荷重や保証値ではありません。

締付けトルクの目安

ねじの呼び	締付けトルクN・ｍ

ねじの呼び	締付けトルクN・ｍ	M6	3
M8	5
M10・W3/8	15

サイズ表

AXタイプ（おねじ）　本体・スリーブ：スチール製　三価クロメート処理／カラー：樹脂製

サイズ表をPDFで開く

表をPDFで開く

							単位：mm	単位：セット	単位：mm		単位：本	単位：円
ねじの呼び	品番	アンカー外径 D	全長 L	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	高ナット・大ワッシャー同梱数※1	(高)ナット二面幅	入数		標準価格（税抜き）
ねじの呼び	品番	アンカー外径 D	全長 L	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	高ナット・大ワッシャー同梱数※1	(高)ナット二面幅	小箱	大箱	標準価格（税抜き）
M6	AX- 665	12.0	65	11	12.0	54	60	5	10	50	300	180
M8	AX- 875 ※2	14.5	75	11	14.5	63	70	3	13	30	180	245
M10	AX-1085	16.5	85	13	16.5	72	80	2	17	20	120	320
W3/8	AX-3085	16.5	85	13	16.5	72	80	2	17	20	120	320

・ナット/ワッシャー仕様 ※ラチェットスパナ等を用いて手動で締付ける場合、施工回転数は全サイズ共通で10回転です。
※1 小箱1箱あたりの同梱数です ※2 AX-875は現在の在庫がなくなり次第、AX-873(全長73mm)に切り替わります。

AX-Sタイプ（おねじ）　本体：ステンレス製　SUSXM7　スリーブ：スチール製亜鉛ニッケル合金めっき／カラー：樹脂製

サイズ表をPDFで開く

表をPDFで開く

							単位：mm	単位：セット	単位：mm		単位：本	単位：円
ねじの呼び	品番	アンカー外径 D	全長 L	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	高ナット・大ワッシャー同梱数※1	(高)ナット二面幅	入数		標準価格（税抜き）
ねじの呼び	品番	アンカー外径 D	全長 L	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	高ナット・大ワッシャー同梱数※1	(高)ナット二面幅	小箱	大箱	標準価格（税抜き）
M6	AX- 665S	12.0	65	11	12.0	54	60	5	10	50	300	280
M8	AX- 873S	14.5	73	11	14.5	63	70	3	13	30	180	420
M10	AX-1085S	16.5	85	13	16.5	72	80	2	17	20	120	650
W3/8	AX-3085S	16.5	85	13	16.5	72	80	2	17	20	120	650

・ナット/ワッシャー仕様 ※ラチェットスパナ等を用いて手動で締付ける場合、施工回転数は全サイズ共通で10回転です。※1 小箱1箱あたりの同梱数です

AXタイプ（めねじ）　本体・スリーブ：スチール製　三価クロメート処理／カラー：樹脂製

サイズ表をPDFで開く

表をPDFで開く

									単位：mm			単位：本	単位：円
ねじの呼び	品番	アンカー外径 D	全長 L	ねじ部長さℓ	※施工後ねじまでの距離	穿孔径	アンカー埋込み長さ	穿孔深さ	施工用ボルト長さ	施工回転数	入数		標準価格（税抜き）
ねじの呼び	品番	アンカー外径 D	全長 L	ねじ部長さℓ	※施工後ねじまでの距離	穿孔径	アンカー埋込み長さ	穿孔深さ	施工用ボルト長さ	施工回転数	小箱	大箱	標準価格（税抜き）
M6	AX-M 6	12.0	54	9	2.0	12.0	54	60	20以上	10回転	50	300	225
M8	AX-M 8	14.5	63	14	3.0	14.5	63	70	25以上	10回転	30	180	255
M10	AX-M10	16.5	72	17	3.5	16.5	72	80	30以上	10回転	20	120	320
W3/8	AX-W30	16.5	72	17	2.5	16.5	72	80	30以上	10回転	20	120	325
