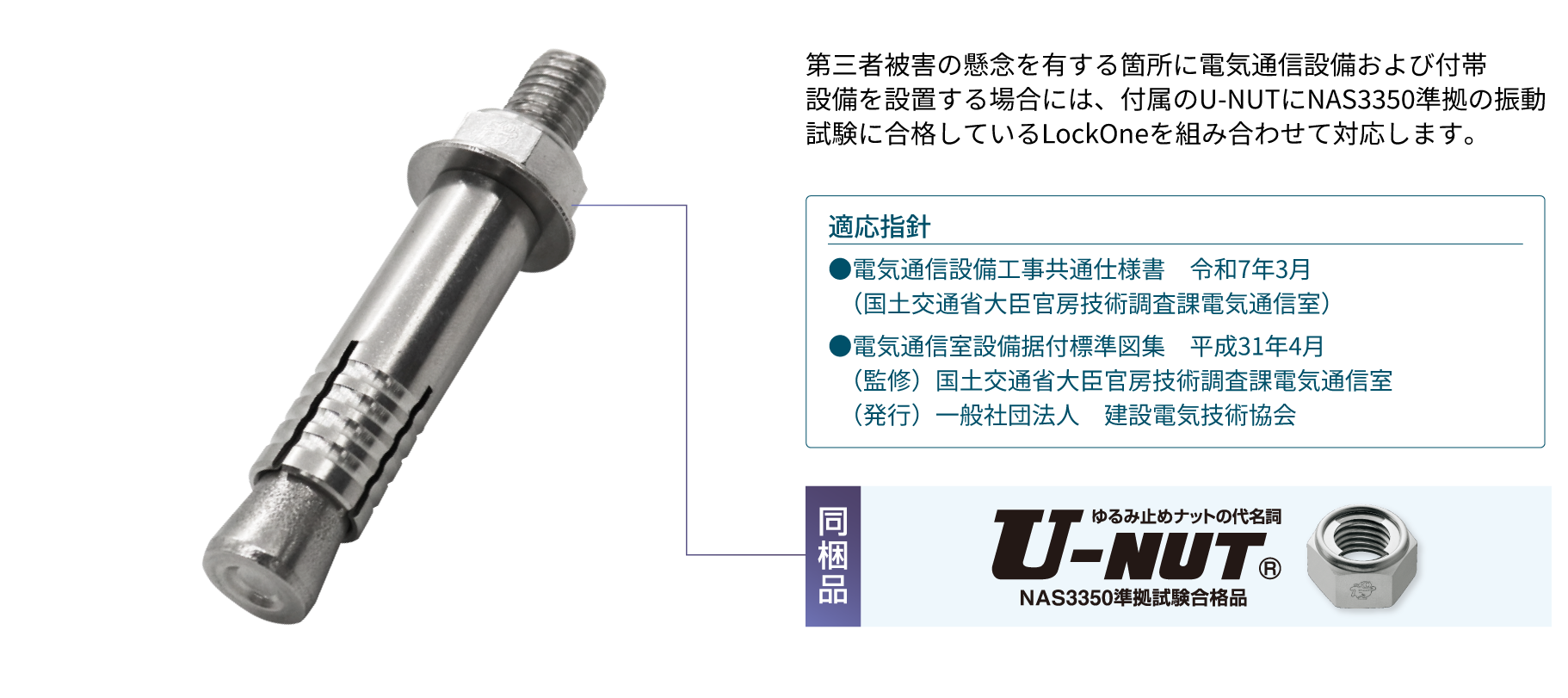

(一社)建設電気技術協会 3Da適合品

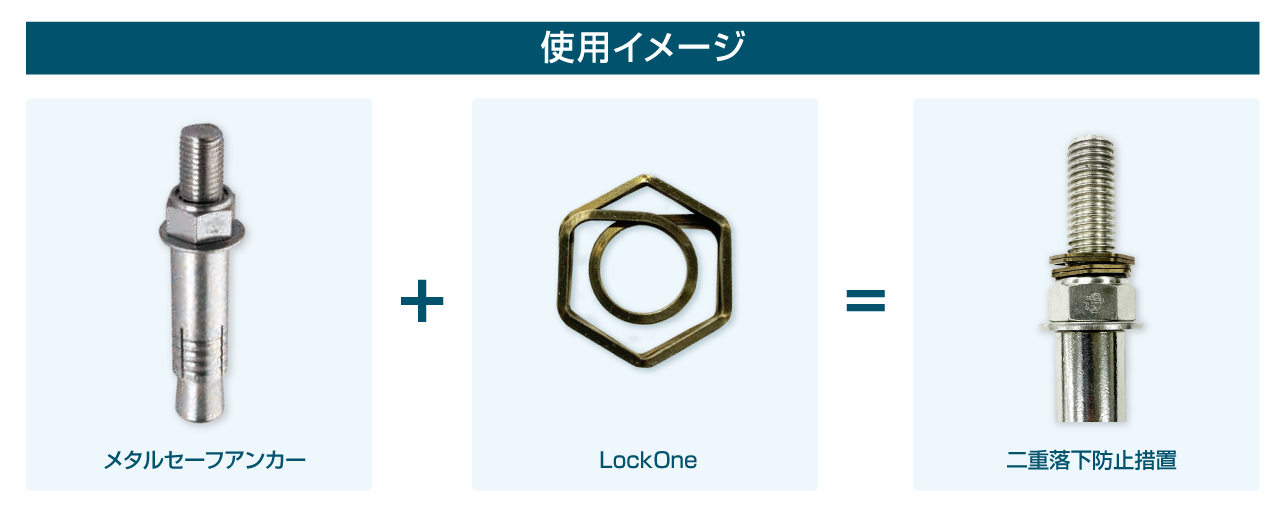

二重落下防止措置対応品

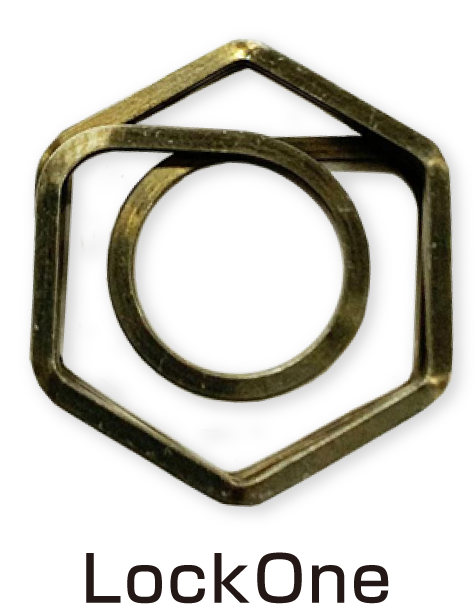

ロックワン LockOne

「日本建築センター」評定適合製品(BCJ評定-LSO107-1)
ステンレス製 SUS304 WPB

単位:mm

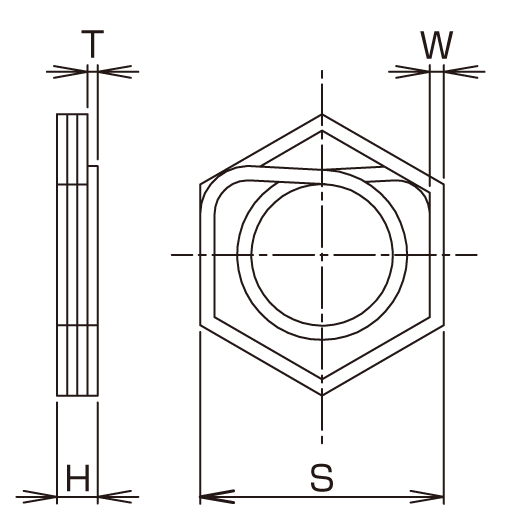

品番 呼び　 対辺(S) 角線(w × t) 高さ(H)
LOCKONE-M 8 8 13 0.88×0.63 2.5
LOCKONE-M10 10 17 1.05×0.75 3.0
LOCKONE-M12 12 19 1.23×0.88 3.5
LOCKONE-M16 16 24 1.40×1.00 4.0

メタルセーフアンカー サイズ表

SMS-UN-3Dタイプ　ステンレス製　SUSXM7・SUS304 系
                単位：mm   単位：本
品番 ねじの呼び アンカー外径
D(Da)		 全長　　
L		 ねじ長さ
ℓ1		 スリーブ長さ
ℓ(Lo)		 最大
取付物厚		 穿孔径 アンカー
埋込み長さ		 穿孔深さ 入数
小箱 大箱
SMS- 870UN-3D M8 12.0 70 40 40 12 12.5 40 44 100 400
SMS-1080UN-3D  M10 14.0 80 50 45 14 14.5 45 50 50 200
SMS-1010UN-3D  M10 14.0 100 70 45 34 14.5 45 50 50 200
SMS-1210UN-3D  M12 17.3 100 55 60 14 18.0 60 66 30 120
SMS-12125UN-3D  M12 17.3 125 75 60 39 18.0 60 66 30 120
SMS-1615UN-3D  M16 21.7 150 100 70 47 22.5 70 78 15 60
・コンクリート面からのボルト突出寸法目安：全長－穿孔深さ
・最大取付物厚は、取付け後にねじを3 山出した場合の数値になります。
※特注で別サイズも承ります。
MS-UND-3D タイプ　スチール製　溶融亜鉛めっき（ドブめっき）
                単位：mm   単位：本
品番 ねじの呼び アンカー外径
D(Da)		 全長　　
L		 ねじ長さ
ℓ1		 スリーブ長さ
ℓ(Lo)		 最大
取付物厚		 穿孔径 アンカー
埋込み長さ		 穿孔深さ 入数
小箱 大箱
MS- 870UND-3D  M8 12.0 70 40 40 12 12.5 40 44 100 400
MS-1080UND-3D  M10 14.0 80 45 45 14 14.5 45 50 50 200
MS-1010UND-3D  M10 14.0 100 65 45 34 14.5 45 50 50 200
MS-1210UND-3D M12 17.3 100 55 60 13 18.0 60 66 30 120
MS-12125UND-3D M12 17.3 125 75 60 38 18.0 60 66 30 120
 MS-1615UND-3D M16 21.7 150 100 70 46 22.5 70 78 15 60
・コンクリート面からのボルト突出寸法目安：全長－穿孔深さ
・最大取付物厚は、取付け後にねじを3 山出した場合の数値になります。
※特注で別サイズも承ります。

ボルトアンカー サイズ表

BA-3D タイプ　スチール製 　三価クロメート処理
                  単位：mm   単位：本
品番 ねじの呼び アンカー外径
D(Da)		 全長　　
L		 ねじ長さ
ℓ1		 スリーブ長さ
ℓ(Lo)		 最大
取付物厚		 穿孔径 アンカー
埋込み長さ		 穿孔深さ ナット二面幅
S		 入数
小箱 大箱
BA- 870-3D M8 12.0 70 40 40 15 12.5 40 44 13 100 400
BA-1080-3D M10 14.0 80 45 45 16 14.5 45 50 17 50 200
BA-1010-3D M10 14.0 100 65 45 36 14.5 45 50 17 50 200
BA-1210-3D  M12 17.3 100 55 60 16 18.0 60 66 19 30 120
BA-12125-3D M12 17.3 125 75 60 41 18.0 60 66 19 30 120
BA-16125-3D M16 21.7 125 75 70 25 22.5 70 78 24 15 60
BA-1615-3D M16 21.7 150 100 70 50 22.5 70 78 24 15 60
・ナット/ ワッシャー/ スプリングワッシャー仕様　・コンクリート面からのボルト突出寸法目安：全長- 穿孔深さ
・最大取付物厚＝全長－穿孔深さ－（ナット/ スプリングワッシャー/ ワッシャー）取付け後にナット上部にネジの余長（3 山）が必要な場合は、最大取付物厚から差し引いてください。
※特注で別サイズも承ります。
SBA-3D タイプ　ステンレス製　SUSXM7・SUS304 系
                  単位：mm   単位：本
品番 ねじの呼び アンカー外径
D(Da)		 全長　　　　　
L		 ねじ長さ
ℓ1		 スリーブ長さ
ℓ(Lo)		 最大
取付物厚		 穿孔径 アンカー
埋込み長さ		 穿孔深さ ナット二面幅
S		 入数
小箱 大箱
SBA- 870-3D M8 12.0 70 40 40 15 12.5 40 44 13 100 400
SBA-1080-3D M10 14.0 80 45 45 16 14.5 45 50 17 50 200
SBA-1010-3D M10 14.0 100 65 45 36 14.5 45 50 17 50 200
SBA-1210-3D  M12 17.3 100 55 60 16 18.0 60 66 19 30 120
SBA-12125-3D M12 17.3 125 75 60 41 18.0 60 66 19 30 120
SBA-16125-3D M16 21.7 125 75 70 25 22.5 70 78 24 15 60
SBA-1615-3D M16 21.7 150 100 70 50 22.5 70 78 24 15 60
・ナット/ ワッシャー/ スプリングワッシャー仕様　・コンクリート面からのボルト突出寸法目安：全長- 穿孔深さ
・最大取付物厚＝全長－穿孔深さ－（ナット/ スプリングワッシャー/ ワッシャー）取付け後にナット上部にネジの余長（3 山）が必要な場合は、最大取付物厚から差し引いてください。
※特注で別サイズも承ります。
BA-D-3D タイプ　スチール製　溶融亜鉛めっき（ドブめっき）
                  単位：mm   単位：本
品番 ねじの呼び アンカー外径
D(Da)		 全長　　
L		 ねじ長さ
ℓ1		 スリーブ長さ
ℓ(Lo)		 最大
取付物厚		 穿孔径 アンカー
埋込み長さ		 穿孔深さ ナット二面幅
S		 入数
小箱 大箱
BA- 870D-3D M8 12.0 70 40 40 15 12.5 40 44 13 100 400
BA-1080D-3D M10 14.0 80 45 45 16 14.5 45 50 17 50 200
BA-1010D-3D M10 14.0 100 65 45 36 14.5 45 50 17 50 200
BA-1210D-3D  M12 17.3 100 55 60 16 18.0 60 66 19 30 120
BA-12125D-3D M12 17.3 125 75 60 41 18.0 60 66 19 30 120
BA-1615D-3D M16 21.7 150 100 70 50 22.5 70 78 24 15 60
・ナット/ ワッシャー/ スプリングワッシャー仕様　・コンクリート面からのボルト突出寸法目安：全長- 穿孔深さ
・最大取付物厚＝全長－穿孔深さ－（ナット/ スプリングワッシャー/ ワッシャー）取付け後にナット上部にネジの余長（3 山）が必要な場合は、最大取付物厚から差し引いてください。
※特注で別サイズも承ります。

強度表

BA-3D/SBA-3D/BA-D-3D
SMS-UN/SMS-UN-3D/MS-UND/MS-UND-3D/SGMS-UN タイプ
単位：kN
ねじの呼び 許容引張力 許容せん断力
ひび割れ想定あり ひび割れ想定なし
長期 短期 長期 短期 長期 短期
M  8 1.43 2.14 2.14 3.22 2.77 4.16
M10 1.82 2.74 2.74 4.11 4.4 6.6
M12 3.19 4.78 4.78 7.18 6.4 9.6
M16 4.41 6.62 6.62 9.93 11.92 17.88
M20 5.8 8.7 8.7 13.05 18.6 27.9
・許容荷重は(一社)建設電気技術協会「あと施工アンカーボルト設計・施工指針(案)・同解説(令和７年４月)」の計算式により算出。
・コンクリート設計基準強度 Fc＝18N/㎟の値です。
・設計条件によっては数値が異なります。詳細に関しましては弊社までお問い合わせください。

締付けトルクの目安

SMS-UN-3D タイプ
ねじの呼び 締付けトルク
N・m
M8 8.0
M10 15.5
M12 27.5
M16 67.5
MS-UND-3D タイプ
ねじの呼び 締付けトルク
N・m
M8 11.5
M10 22.5
M12 39.5
M16 97.5
BA-3D/SBA-3D/BA-D-3D タイプ
ねじの呼び 締付けトルク
N・m
M8 9.0
M10 18.0
M12 31.0
M16 80.0
M20 150.0
※メタルセーフアンカーは所定のトルク値で施工してください。

メタルセーフアンカー

❶穿孔
❷清掃
❸挿入・打込み
❹取付け（所定のトルク値で施工してください）

ボルトアンカー

❶穿孔
❷清掃
❸挿入・打込み
❹取付け
