ARケミカルセッター ISシステム EA／EA-S

ARケミカルセッター ISシステム　EA／EA-S

コンクリート・岩盤・ALC用 / カートリッジ型

高い固着強度を発揮
穿孔条件自由、長孔施工も容易
−５℃の低温下でも施工可能
早い硬化時間と可使時間の余裕
壁面、天井面にも施工可能

［用途］

建築工事／設備工事／道路・鉄道工事／トンネル工事等

施工方法

❶穿孔

❷孔内清掃（2〜3回繰返し）

❸アンカー筋へのマーキング

❹樹脂注入

※必ず3～4回分捨てショットを行う。

⚫必ず孔内清掃を行ってください。
⚫孔内に溜まっている水は完全に取り除いてください(湿孔可)。
⚫使用始めのトリガーは、主剤と硬化剤の混合が不均等で強度を発揮しません。3～4回分、必ず捨てショットをしてください。
⚫硬化時間内は、アンカーボルトに触れないでください。
⚫壁面・天井面に施工の際は、液ダレにご注意ください。
⚫使用期限（製造より1年）を必ず守ってください。

❺静かに手で回しながらアンカー筋挿入。養生後取付け

可使・硬化時間の目安

EA-350/EA-500/EA-500S

温度	−5℃	0℃	5℃	10℃	20℃	30℃	40℃
可使時間（EA-350）	4時間	2時間	40分	25分	10分	3分	1.5分
可使時間（EA-500・500S）	5時間	2時間	1時間	35分	10分	3分	1.5分
硬化時間	8時間	4時間	3時間	1.5時間	30分	25分	10分

EA-500W（低温環境の施工用）

温度	−15℃	−10℃	−5℃	0℃	5℃	10℃
可使時間	2時間	1時間	30分	15分	10分	5分
硬化時間	6時間	3時間	2時間	1時間	30分	20分

・可使時間：樹脂注入開始から樹脂に流動性がなくなるまでの時間(この時間内にボルトを挿入してください)。
・硬化時間：荷重をかけられるまでの時間(可使時間から硬化時間の間はボルトに触れないでください)。

強度表

[埋込長8dの場合]

使用ボルト	穿孔径	穿孔深さ	許容引張荷重（長期）	許容引張荷重（短期）
		単位:mm		単位:kN
M8	9.0	70	5.9	8.9
M10	12.0	80	9.0	13.5
M12	14.0	100	13.5	20.3
M16	18.0	130	23.5	35.2
M20	23.0	160	36.1	54.2
M22	25.0	180	44.7	67.1
M24	28.0	190	51.5	77.3
M30	35.0	240	71.1	106.7
M36	42.0	290	92.8	139.3
M42	52.0	340	117.5	176.2
M48	60.0	380	139.7	209.6

[埋込長8dの場合]

異形棒鋼	穿孔径	穿孔深さ	許容引張荷重（長期）	許容引張荷重（短期）
		単位:mm		単位:kN
D6	9.0	70	4.7	7.1
D10	12.0	80	9.0	13.5
D13	16.0	100	14.7	22.0
D16	20.0	130	23.5	35.2
D19	24.0	160	34.3	51.5
D22	28.0	180	44.7	67.1
D25	32.0	190	52.5	78.8
D32	40.0	240	71.7	107.5
D38	48.0	290	93.5	140.3
D41	55.0	340	117.1	175.7
D51	65.0	380	140.9	211.4

[埋込長6dの場合]

使用ボルト	穿孔径	穿孔深さ	許容引張荷重（長期）	許容引張荷重（短期）
		単位:mm		単位:kN
M8	9.0	50	3.8	5.8
M10	12.0	60	5.6	8.4
M12	14.0	70	7.6	11.5
M16	18.0	100	15.5	23.2
M20	23.0	120	22.4	33.7
M22	25.0	130	26.4	39.6
M24	28.0	140	30.7	46.1
M30	35.0	180	50.6	75.9
M36	42.0	220	65.5	98.3
M42	52.0	250	78.4	117.7
M48	60.0	290	96.8	145.2

・ボルト材質、種類、コンクリート強度、埋め込み条件によって許容荷重は異なりますので、実際の施工条件に従って強度計算を実施してください。
・許容引張荷重は、メーカーの計算式による計算値です。(コンクリート強度Fc=21N/㎟。Mねじ（SS400）、異形棒鋼（SD295（D19以上はSD345）)

[埋込長6dの場合]

異形棒鋼	穿孔径	穿孔深さ	許容引張荷重（長期）	許容引張荷重（短期）
		単位:mm		単位:kN
D6	9.0	50	3.3	5.0
D10	12.0	60	5.6	8.4
D13	16.0	70	7.7	11.6
D16	20.0	100	15.5	23.2
D19	24.0	120	22.3	33.4
D22	28.0	130	26.4	39.6
D25	32.0	140	30.9	46.3
D32	40.0	180	51.0	76.6
D38	48.0	220	66.0	99.1
D41	55.0	250	78.1	117.2
D51	65.0	290	97.8	146.7

施工例

EAタイプ　非スチレン系エポキシアクリレート樹脂

…SHASE-S規格品

サイズ表をPDFで開く

［埋込長8dの場合］

表をPDFで開く

			単位:mm	単位:㎤			単位：本
埋込長	使用ボルト異形棒鋼	穿孔径	穿孔深さ	必要樹脂量	カートリッジ1本当たりの施工可能本数
埋込長	使用ボルト異形棒鋼	穿孔径	穿孔深さ	必要樹脂量	EA-350	EA-500	EA-500S
8d	M8	9.0	70	2.3	130	194	52
8d	D6	9.0	70	2.7	111	164	44
8d	M10	12.0	80	5.3	56	83	22
8d	D10	12.0	80	4.0	87	109	30
8d	M12	14.0	100	8.3	36	52	14
8d	D13	16.0	100	8.9	33	49	13
8d	M16	18.0	130	15.2	19	28	7
8d	D16	20.0	130	18.0	16	24	6
8d	M20	23.0	160	32.7	9	13	3
8d	D19	24.0	160	31.8	9	13	3
8d	M22	25.0	180	40.5	7	10	2
8d	D22	28.0	180	49.3	6	8	2
8d	M24	28.0	190	59.8	5	7	2
8d	D25	32.0	190	67.7	4	6	1
8d	M30	35.0	240	115.6	2	3	1
8d	D32	40.0	240	133.2	2	3	カートリッジ2本必要
8d	M36	42.0	290	197.9	1	2	カートリッジ2本必要
8d	D38	48.0	290	233.1	1	1	カートリッジ2本必要
8d	M42	52.0	340	409.6	カートリッジ2本必要	1	カートリッジ4本必要
8d	D41	55.0	340	422.7	カートリッジ2本必要	1	カートリッジ4本必要
8d	M48	60.0	380	618.1	カートリッジ2本必要	カートリッジ2本必要	カートリッジ5本必要
8d	D51	65.0	380	588.9	カートリッジ2本必要	カートリッジ2本必要	カートリッジ5本必要

［埋込長6dの場合］

表をPDFで開く

			単位:mm	単位:㎤			単位：本
埋込長	使用ボルト異形棒鋼	穿孔径	穿孔深さ	必要樹脂量	カートリッジ1本当たりの施工可能本数
埋込長	使用ボルト異形棒鋼	穿孔径	穿孔深さ	必要樹脂量	EA-350	EA-500	EA-500S
6d	M8	9.0	50	1.7	176	258	75
6d	D6	9.0	50	2.0	150	220	60
6d	M10	12.0	60	4.0	75	110	30
6d	D10	12.0	60	3.1	96	141	38
6d	M12	14.0	70	5.9	50	74	20
6d	D13	16.0	70	6.3	43	69	19
6d	M16	18.0	100	11.7	25	37	10
6d	D16	20.0	100	13.9	21	31	8
6d	M20	23.0	120	24.6	12	17	4
6d	D19	24.0	120	23.9	12	18	5
6d	M22	25.0	130	29.4	9	13	3
6d	D22	28.0	130	35.7	7	11	3
6d	M24	28.0	140	44.2	6	9	3
6d	D25	32.0	140	50.0	5	8	2
6d	M30	35.0	180	86.7	3	5	1
6d	D32	40.0	180	99.9	3	4	1
6d	M36	42.0	220	150.1	1	2	カートリッジ2本必要
6d	D38	48.0	220	176.8	1	2	カートリッジ2本必要
6d	M42	52.0	250	301.2	カートリッジ2本必要	1	カートリッジ3本必要
6d	D41	55.0	250	310.8	カートリッジ2本必要	1	カートリッジ3本必要
6d	M48	60.0	290	471.0	カートリッジ2本必要	カートリッジ2本必要	カートリッジ4本必要
6d	D51	65.0	290	449.4	カートリッジ2本必要	カートリッジ2本必要	カートリッジ4本必要

・必要樹脂量は20％の余剰樹脂を見込んでいます。
・カートリッジ1本当たりの施工本数は目安です。（上段：Mねじ　下段：異形棒鋼）

ISシステム EA-350/500/500Sはアンカーボルトの回転・打撃による撹拌が不要なため、様々な形状、材質のものを埋め込むことができます。ただし、丸棒などの表面が平滑なものでは固着強度を十分に発揮できませんので、使用しないでください。

◦使用途中のEA-350を保管する際は、ミキシングノズルを装着し、フィルムパックをホルダーに入れたまま冷暗所で保管して、4週間以内に使用してください。
EA-500・EA-500S・EA-500Wは、ミキシングノズルを外してカートリッジの吐出口に付着している樹脂を拭き取ってください。最後にキャップを付け、冷暗所で保管して使用期限以内に使用してください。
◦再使用する際は、吐出口が硬化していないことを確認してから新しいミキシングノズルと交換してください。万が一、樹脂が硬化している場合は硬化した樹脂を取り除いてからミキシングノズルを装着してください。

荷姿

EA-350（容量：350cm³）

品名	品　番	内容	標準価格（税抜き）
			単位：円
樹脂セット	EA-350	樹脂カートリッジ1本ミキシングノズル2本	7,750
別売ミキシングノズル	MX-MID	1袋10本入り	4,400
別売ホルダー	HD-350	－	2,200
ディスペンサー・ホルダーセット	DM-350	ディスペンサー1台ホルダー1本	36,700

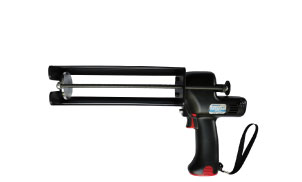

充電ディスペンサー	DJ-AX2	－	41,000
エアーディスペンサー	DP-350	－	121,000

※DP-350在庫僅少/在庫がなくなり次第廃番、DP2X400-1(350)に切り替わります。

EA-500・EA-500W（容量：500cm³）

品名	品　番	内容	標準価格（税抜き）
			単位：円
ベースキット	EA-500-B	樹脂カートリッジ1本ディスペンサー1台ミキシングノズル2本キット収納用バッグ	45,900
樹脂セット	EA-500	樹脂カートリッジ1本ミキシングノズル2本	11,020
樹脂セット	EA-500W	樹脂カートリッジ1本ミキシングノズル2本	11,020
別売ミキシングノズル	MX-EA5	1袋10本入り	4,400
エアーディスペンサー	DP-EA5	－	121,000
ハンドディスペンサー	DM-EA5	－	37,900

・ベースキットのディスペンサーはハンド式になります。
※DP-EA5在庫僅少/在庫がなくなり次第廃番、DP2X400-10(500)に切り替わります。

EA-500S（容量：150cm³）

品名	品　番	内容	標準価格（税抜き）
			単位：円
樹脂セット	EA-500S	樹脂カートリッジ 1本ミキシングノズル1本アダプター1本	5,880
別売ミキシングノズル	MX-EA5S	1袋10本入り	4,400
推奨ディスペンサー	DM-EA5S	－	7,630
