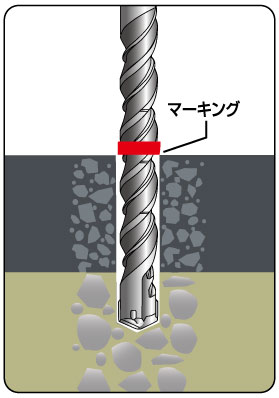

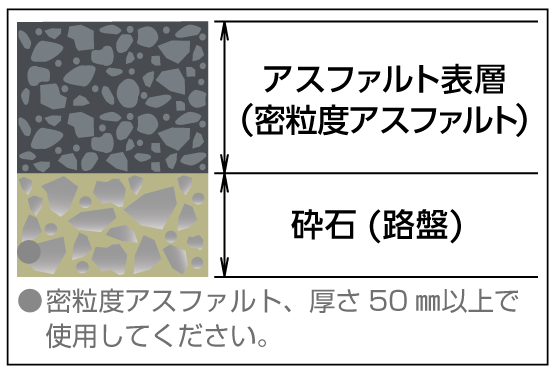

●母材により穿孔径・
穿孔深さが異なるため、
注意する

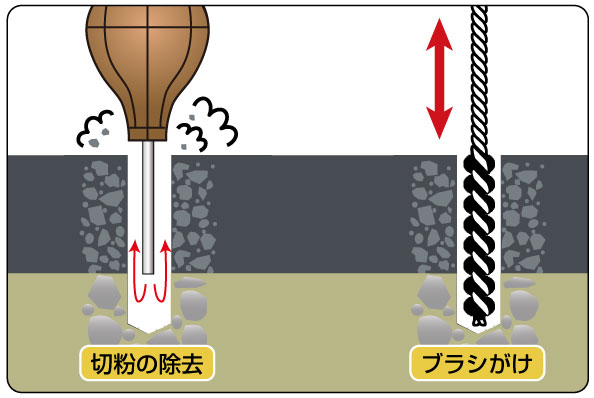

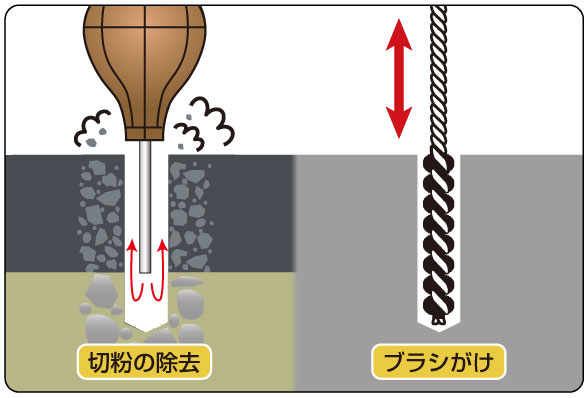

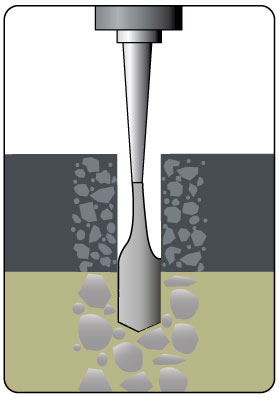

切粉の除去とブラシがけを2~3回繰り返す
※アスファルトの場合、ブラシがけは省略可能


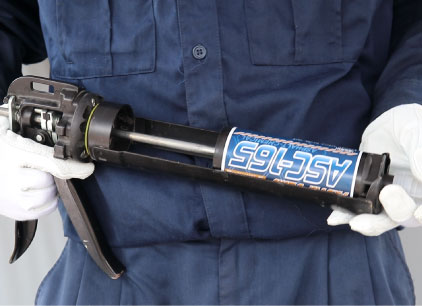

※必ず3~4回分捨て
ショットを行う

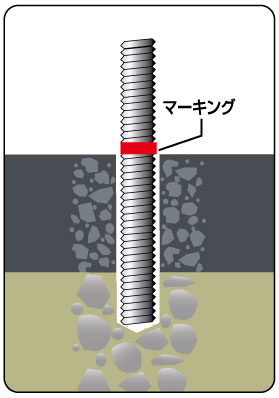

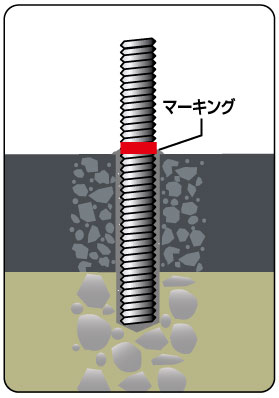

ボルトを回しながら
マーキング位置まで挿入する
※硬化養生後に取付ける







●使用前にカタログ、施工要領書、SDSをよく読み、
内容を理解の上ご使用ください。
●カタログ、施工要領書、SDSおよび以下の注意
事項に従わなかった場合に発生した事故については、
当社は一切責任を負いません。

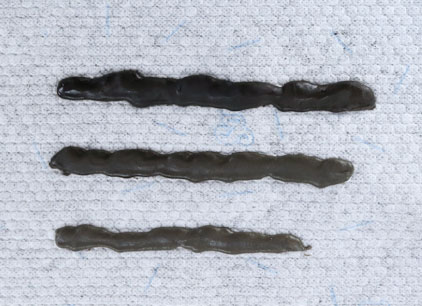

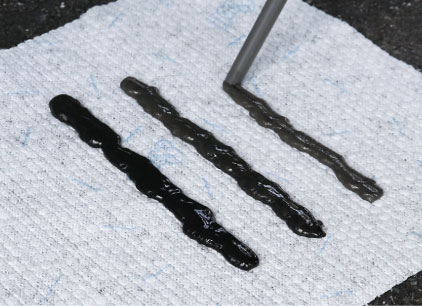

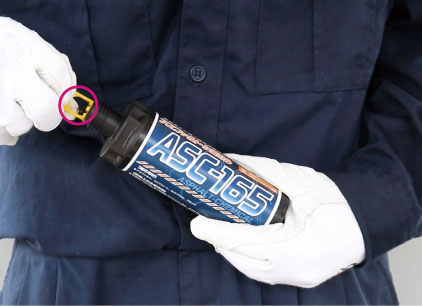

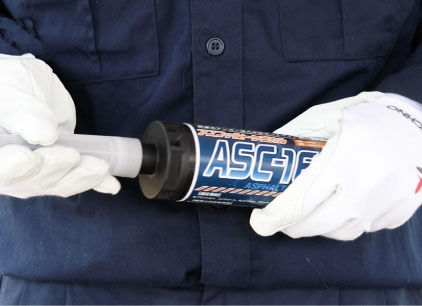

●使用開始時およびミキシングノズル交換時、最初のトリガー3~4回分までは
混合が不十分の場合があるため、必ず捨ててください。
●作業中、直射日光が当たらないようにしてください。
●吐出後、ボルトの埋込みが可能な時間(可使時間)は気温や適応母材
の温度によって異なります。気温が高いと硬化が早まりますのでご注意ください。
●所定の硬化時間内は、ボルトを動かしたり、力をかけたりしないでください。
●作業時は安全保護具を着用してください。
| 環境温度 | -5℃ | 0℃ | 5℃ | 10℃ | 20℃ | 30℃ ※ |
|---|---|---|---|---|---|---|
| 可使時間 | 1.5時間 | 45分 | 30分 | 10分 | 5分 | 30秒 |
| 硬化時間 | 24時間 | 12時間 | 5時間 | 3時間 | 1時間 | 40分 |
| 単位 : kN | ||||
|---|---|---|---|---|
| ボルトの呼び | 最大引張荷重 ※1 | |||
| アスファルト ※2 | コンクリート ※3 | |||
| 20℃ | 40℃ | 60℃ | ||
| M8 | 8.6 | 3.5 | 0.6 | 18.8 |
| M10 | 11.5 | 3.6 | 0.7 | 28.5 |
| M12 | 13.5 | 3.7 | 0.7 | 36.6 |
| M16 | 16.6 | 4.6 | 0.8 | 68.4 |
| 単位:mm | 単位 : ml | 単位 : 本 | ||
| ボルトの呼び | 穿孔径 | 穿孔深さ | 必要注入量 ※1 |
カートリッジ1本あたりの 施工可能本数 ※2 |
|---|---|---|---|---|
| M8 | 13.0 | 70 | 8.1 | 16 |
| M10 | 15.0 | 10.0 | 13 | |
| M12 | 17.0 | 12.0 | 11 | |
| M16 | 20.5 | 14.6 | 9 |
| 単位:mm | 単位 : ml | 単位 : 本 | ||
| ボルトの呼び | 穿孔径 | 穿孔深さ | 必要注入量 ※1 |
カートリッジ1本あたりの 施工可能本数 ※2 |
|---|---|---|---|---|
| M8 | 9.0 | 50 | 1.7 | 79 |
| M10 | 12.0 | 60 | 4.0 | 33 |
| M12 | 14.0 | 70 | 5.9 | 22 |
| M16 | 18.0 | 100 | 11.7 | 11 |

| 単位:円 | |||
| 品名 | 品 番 | 内容 | 標準価格(税抜き) |
|---|---|---|---|

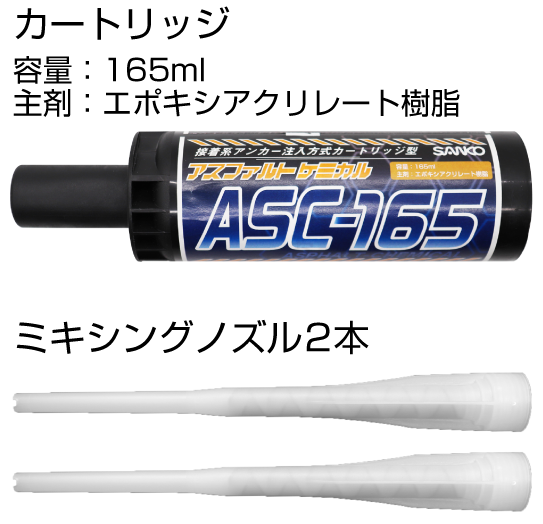

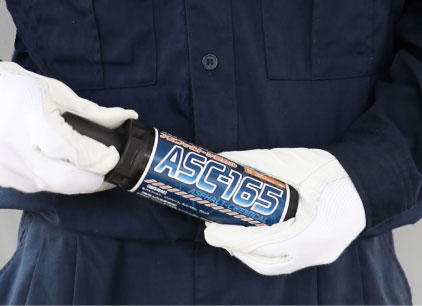

| アスファルトケミカル | ASC-165 | 樹脂カートリッジ1本 ミキシングノズル2本 |
6,000 |

| 単位:円 | |||
| 品名 | 品 番 | 内容 | 標準価格(税抜き) |
|---|---|---|---|
| ミキシングノズル | ASC-NZL | ミキシングノズル4本 | 2,000 |
