オールプラグボルト　AS／AS-Sタイプ

コンクリート・ブロック用 / ねじ込み式

ボルトの着脱が自在
ボルト締付けの確実施工
亜鉛合金ダイカスト製で耐食性に優れる

［用途］

配線・配管工事／水道・衛生器具取付け等

施工方法

❶穿孔

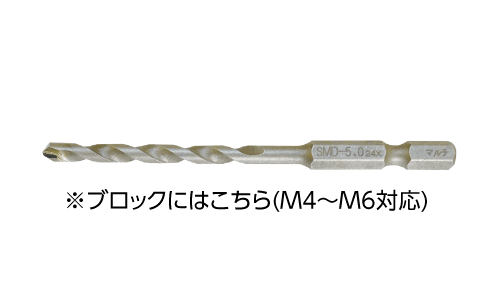

●空洞ブロックへの施工はM8以下が適用となります。

❷清掃

❸挿入し、ボルトを引き上げ仮固定後ボルトを取り外す

❹締付け

・締め付けトルクの目安

ねじの呼び	締付けトルク　N・m
M4	1
M5	2
M6	3
M8	9
M10	17
M12	30

強度表

AS/AS-Sタイプ

強度表をPDFで開く

ねじの呼び	アンカー外径	アンカー埋込み長さ	最大荷重
		単位：mm	単位：kN
ねじの呼び	アンカー外径	アンカー埋込み長さ	引張
M4	7.0	18	2.6
M5	8.0	20	5.1
M6	10.5	28	7.7
M8	13.5	32	12.4
M10	17.5	37	18.9
M12	19.2	42	20.5

・コンクリート強度Fc=21N/mm²のカタログ値です。

サイズ表

ASタイプ　スリーブ・コーン：亜鉛合金ダイカスト製
ボルト：スチール製　三価クロメート処理

サイズ表をPDFで開く

表をPDFで開く

								単位：mm			単位：本	単位：円
ねじの呼び	品番	アンカー外径 D	スリーブ全長 L	ボルト寸法 ℓ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	スリーブ刻印番号	入数		標準価格（税抜き）
ねじの呼び	品番	アンカー外径 D	スリーブ全長 L	ボルト寸法 ℓ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	スリーブ刻印番号	小箱	大箱	標準価格（税抜き）
M4	AS- 425	7.0	18	25	4	7.5	18	25	No.100	100	1,600	80
M5	AS- 530	8.0	20	30	6	8.5	20	30	No.200	100	1,600	90
M6	AS- 640	10.5	28	40	9	11.0	28	40	No.300	50	800	130
M8	AS- 845	13.5	32	45	10	14.0	32	45	No.400	30	480	210
M10	AS-1050	17.5	37	50	12	18.0	37	50	No.500	15	240	400
M12	AS-1260	19.2	42	60	15	20.0	42	60	No.600	10	160	560

※ASタイプにはボルトなしもございます。

AS-Sタイプ　スリーブ・コーン：亜鉛合金ダイカスト製／ボルト：ステンレス製

サイズ表をPDFで開く

表をPDFで開く

								単位：mm			単位：本	単位：円
ねじの呼び	品番	アンカー外径 D	スリーブ全長 L	ボルト寸法 ℓ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	スリーブ刻印番号	入数		標準価格（税抜き）
ねじの呼び	品番	アンカー外径 D	スリーブ全長 L	ボルト寸法 ℓ	最大取付物厚	穿孔径	アンカー埋込み長さ	穿孔深さ	スリーブ刻印番号	小箱	大箱	標準価格（税抜き）
M4	AS- 425S	7.0	18	25	4	7.5	18	25	No.100	100	1,600	90
M5	AS- 530S	8.0	20	30	6	8.5	20	30	No.200	100	1,600	120
M6	AS- 640S	10.5	28	40	9	11.0	28	40	No.300	50	800	180
M8	AS- 845S	13.5	32	45	10	14.0	32	45	No.400	30	480	275
M10	AS-1050S	17.5	37	50	12	18.0	37	50	No.500	15	240	525
M12	AS-1260S	19.2	42	60	15	20.0	42	60	No.600	10	160	810
