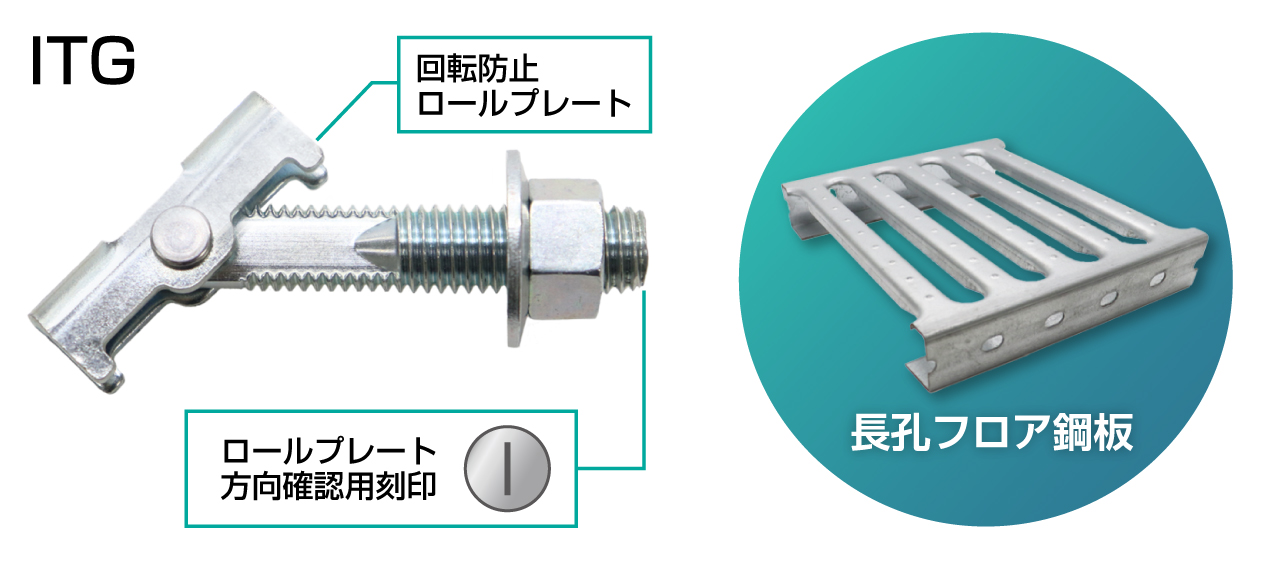

ITハンガー ITGタイプ

長孔フロア鋼板用 / はさみ固定式
  • 回転防止ロールプレートにより長孔に対応
  • ロールプレート方向確認用刻印により確実な施工
  • 床面に施工可能
［用途］
コンベア設置 / 設備機器設置 / 安全柵等設置

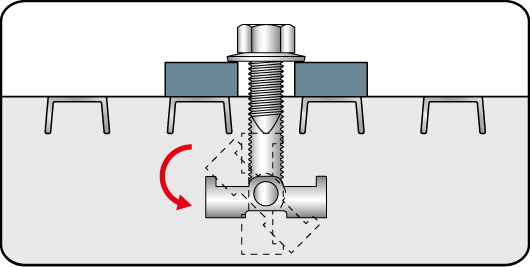

❶ 本体に座金付きナットをセットし、取付物の上から挿入
ロールプレート部が中空に出ると自然に回転

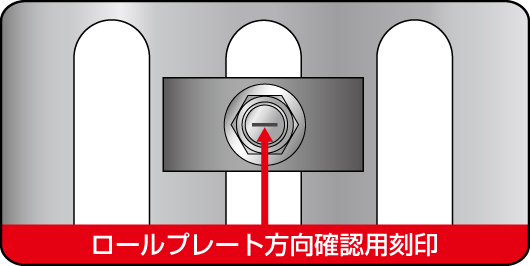

❷ ロールプレート方向確認用刻印の向きを長孔フロア鋼板の長孔方向と直角となるように合わせる

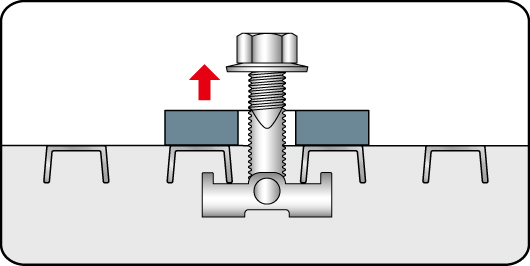

❸ ロールプレート方向確認用刻印の向きを合わせたまま本体を引き上げ
❹ 座金付きナットを締付け

ITG タイプ　スチール製　三価クロメート処理

サイズ表をPDFで開く
表をPDFで開く
単位：mm単位：本単位：円
ねじの呼び品番全長
L		首下長さねじ長さ
ℓ		最大
取付物厚		座金付きナット
二面幅S		プレート外幅
C1		プレート内幅
C2		取付物
の穴径		入数標準価格
（税抜き）
小箱大箱
M10 ITG-1050 5243395.514352915.050300430
M10 ITG-1055 57484410.514352915.050300440
・座金付きナット仕様
※1 サイズ表の最大取付物厚は長孔フロア鋼板の高さが11.5mmの場合の寸法です。

【取付け】
・座金付きナット
BNタイプ
