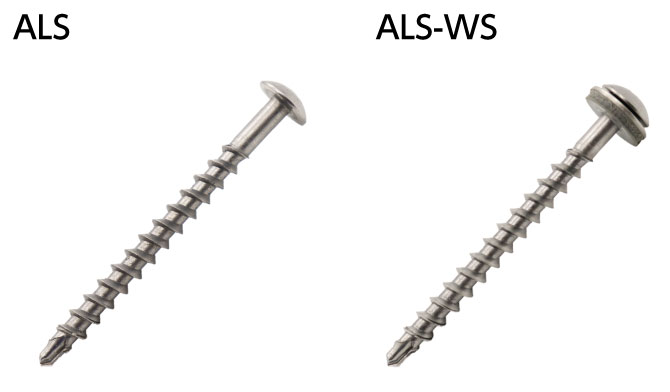

ALC エッジスクリュー　ALS/ALS-WS タイプ

ALCパネル用 / ねじ固定式
  • 刃先付きで薄鋼板（板厚0.8mm以下）への下穴不要。
  • カムアウトしにくい十字穴。（QuaStix®を採用）
  • シールワッシャー付きで防水性に優れたALS-WSタイプ。
［用途］
水切りの取付け等

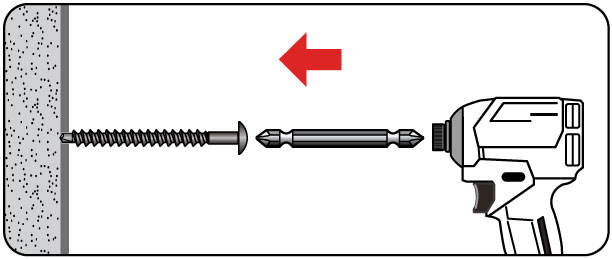

❶ALCパネル+薄鋼板(板厚0.8mm以下)へ直接ねじ込む

ALS/ALS-WS タイプ

強度表をPDFで開く
  単位：mm 単位：kN
呼び径 アンカー
埋込み長さ		 最大荷重
引張
6 60 1.3
・ALC100mm パネル　圧縮強度Fc=4N/mm² のカタログ値です。
・許容荷重や保証値ではありません。

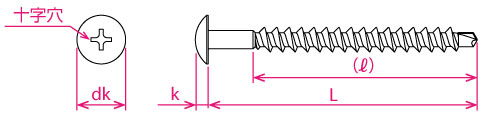

ALSタイプ　
ステンレス製　SUS410 　パシベート処理

サイズ表をPDFで開く
表をPDFで開く
単位：mm単位：本単位：円
呼び径品番首下長さ
L		ねじ部長さ
(ℓ)		アンカー
埋込み長さ		頭部入数標準価格
（税抜き）
dkk十字穴の番号小箱大箱
6 ALS-6X65 655560以上11.83.12番100800130
・小箱1箱につきビット1本同梱

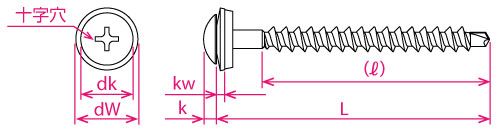

ALS-WSタイプ　
本体：ステンレス製　SUS410 　パシベート処理
座金：ステンレス製　SUS304  /  パッキン：EPDM

サイズ表をPDFで開く
表をPDFで開く
単位：mm単位：本単位：円
呼び径品番首下長さ
L		ねじ部長さ
(ℓ)		アンカー
埋込み長さ		頭部座金入数標準価格
（税抜き）
dkk十字穴の番号dwkw小箱大箱
6 ALS-6X65WS 655560以上11.83.12番14.02.0100800160
※WSタイプはシールワッシャーセットのため、防水性に優れています。
・小箱1箱につきビット1本同梱
